Trommelbremsen-Achsen
TROMMEL 420/360/300

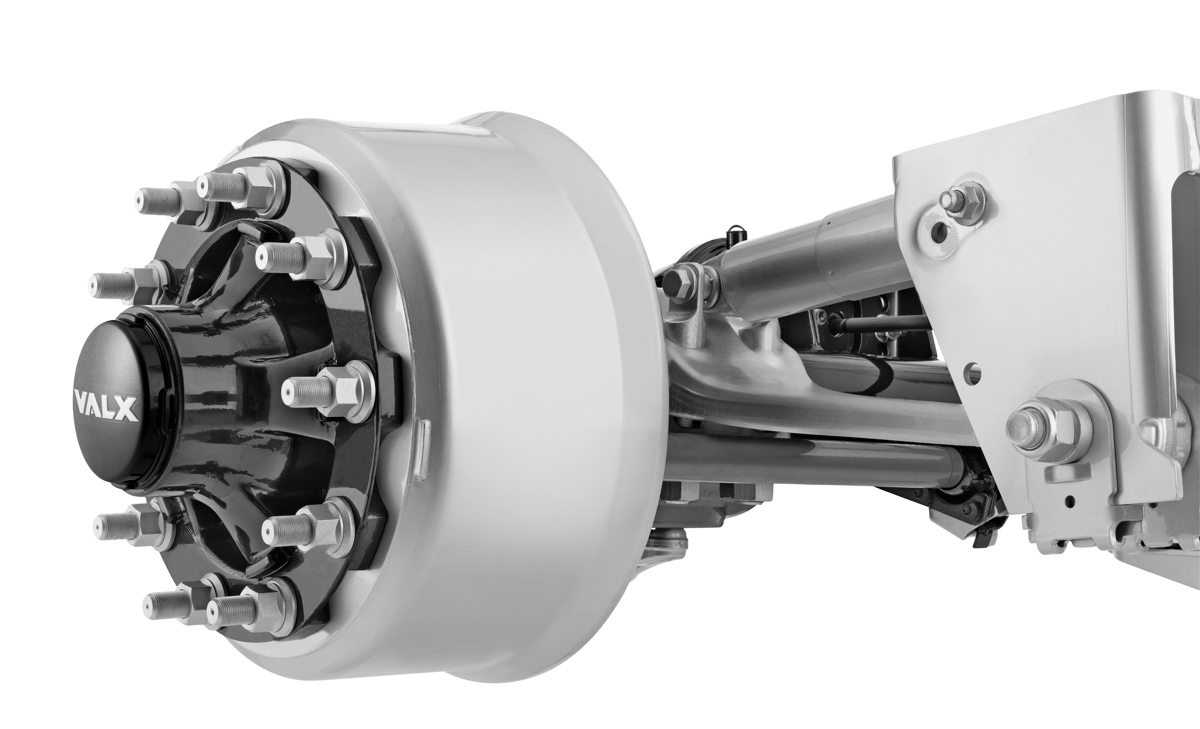

Wir bieten zwei Trommelachsen VALX DRUM 420 und VALX DRUM 360 mit speziell entwickelten Luftfederungen von VDL Weweler an. Um den unterschiedlichen Marktanforderungen gerecht zu werden, wurde auf der IAA 2022 erstmals ein neuer Typ der DRUM 300 vorgestellt.
Träger
Die Achse basiert auf einer robusten, nahtlosen und kaltgezogenen Trägerkonstruktion. Die nicht geschweißte Balkenstruktur verhindert das Risiko einer Schwächung oder Beeinträchtigung des Materials. Der VALX-Achskörper hat ein höheres Verhältnis von Festigkeit zu Gewicht als jeder andere in Europa und bildet die Grundlage für eine lange Lebensdauer unter anspruchsvollen Einsatzbedingungen.
Hub
Hochpräzise CNC-Bearbeitung und reduzierte Toleranzen gewährleisten eine korrekte Lagervoreinstellung und eine gleichmäßige Druckverteilung auf die Lagerung. Die breite Lagerspanne reduziert die Lagerbelastung auf ein Minimum und erhöht die Lebensdauer der Lagerung, während sie gleichzeitig die Empfindlichkeit gegenüber der Wärmeübertragung der Bremsen reduziert.
Dichtung & Lagerung
- Für die VALX-Achsnabe liefert SKF den speziell entwickelten Dichtungsträger aus hochtemperaturbeständigem, langlebigem HNBR-Gummi, um Schmutz und Feuchtigkeit von den Radlagern fernzuhalten. Die Dichtungen werden zusammen mit den Lagern selbst durch einen Sicherungsring an ihrem Platz gehalten. Dies vereinfacht die Wartung und erhält die Integrität und Sauberkeit der Nabenbaugruppe.
- Die Lagerlösung basiert auf zwei einreihigen voreingestellten Kegelrollenlagern, die kostengünstige Wartung mit maximaler Leistung und Zuverlässigkeit bei minimalen Gesamtbetriebskosten verbinden. Die optimierte Voreinstellung optimiert die Lebensdauer der Lager und die Bremsleistung.
Spezifizierung
| Spezifizierung | Trommelbremse 420 | Trommelbremse 420 | Trommelbremse 360 | Trommelbremse 300 |
|---|---|---|---|---|
| Achslast | 9000 kg | 13000 kg | 9000 kg | 11000 kg |
| Radgröße | 22.5" | 22.5" | 19.5" | 17.5" |
| Achskörper | 1 stück- ø 146 x 10mm | 1 stück- ø 146 x 15mm | 1 stück- ø 146 x 13mm | 1 stück- ø 127 x 18mm |
| Einpresstiefe | 0 mm | 0 mm | 0 mm | 0 mm |
| Radbolzen | 10 – M22 x 1.5mm | 10 – M22 x 1.5mm | 8 – M22 x 1.5mm | 10 – M22 x 1.5mm |
| Radbolzendurchmesser | 335 mm | 335 mm | 275 mm | 225 mm |
| Bremsengröße | 420 x 180 mm | 420 x 220 mm | 360 x 200 mm | 300 x 200 mm |
| Bereifung | Einfach | Einfach/Dual | Einfach | Dual |
| Nachlauf-Lenkachse | Wahlweise | - | - | - |
| Hubodometer | Wahlweise | Wahlweise | Wahlweise | Wahlweise |
